潔凈實驗室裝飾裝修凈化工程
來源：m.roempt.com 作者：空氣好凈化
發布時間:2021-06-28 14:05:37點擊:次
一、項目概況
項目名稱：潔凈實驗室裝飾裝修凈化工程
項目規模：600㎡
潔 凈 度：十萬級
項目地址：安徽合肥
二、實驗室簡介

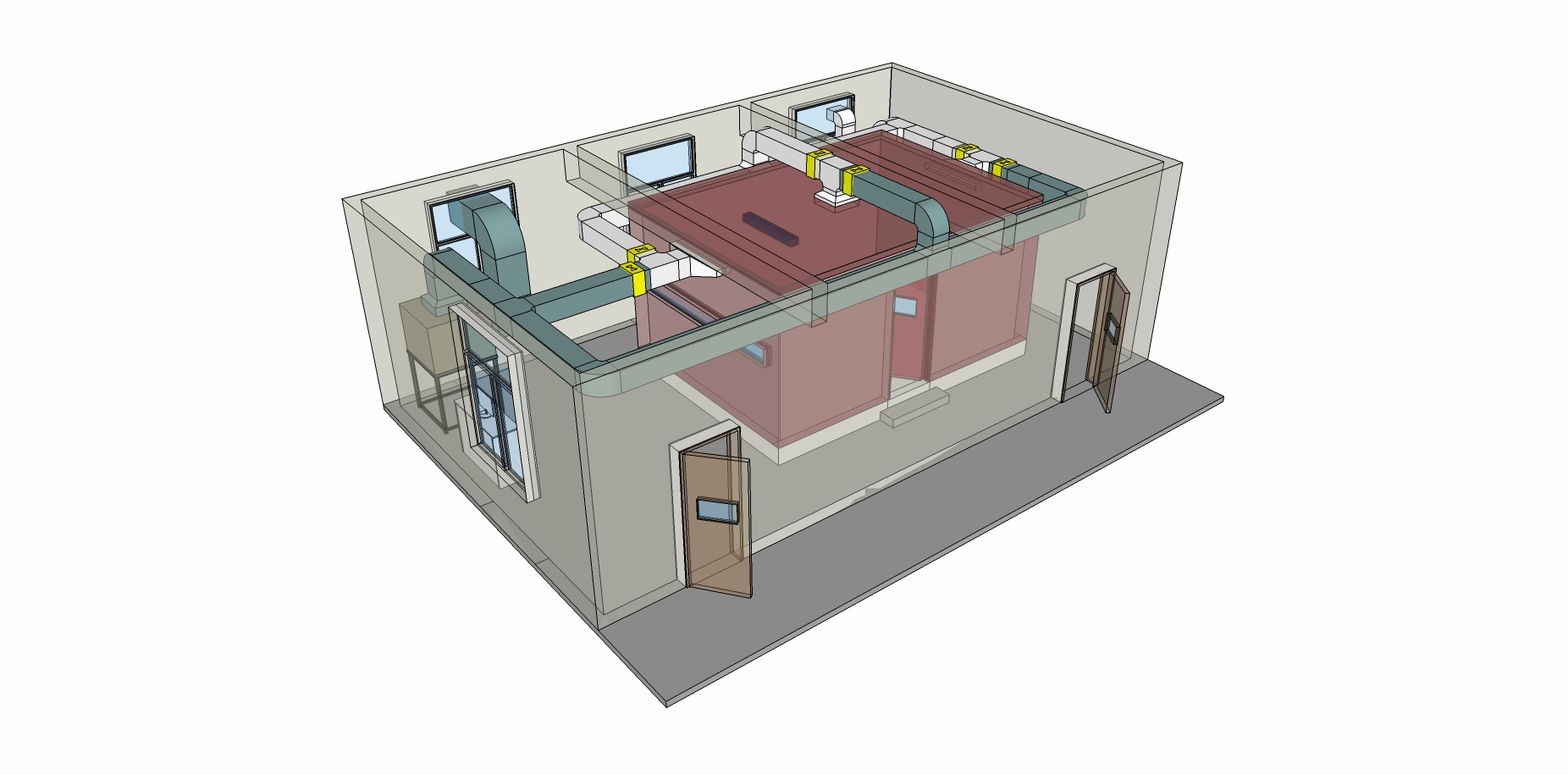

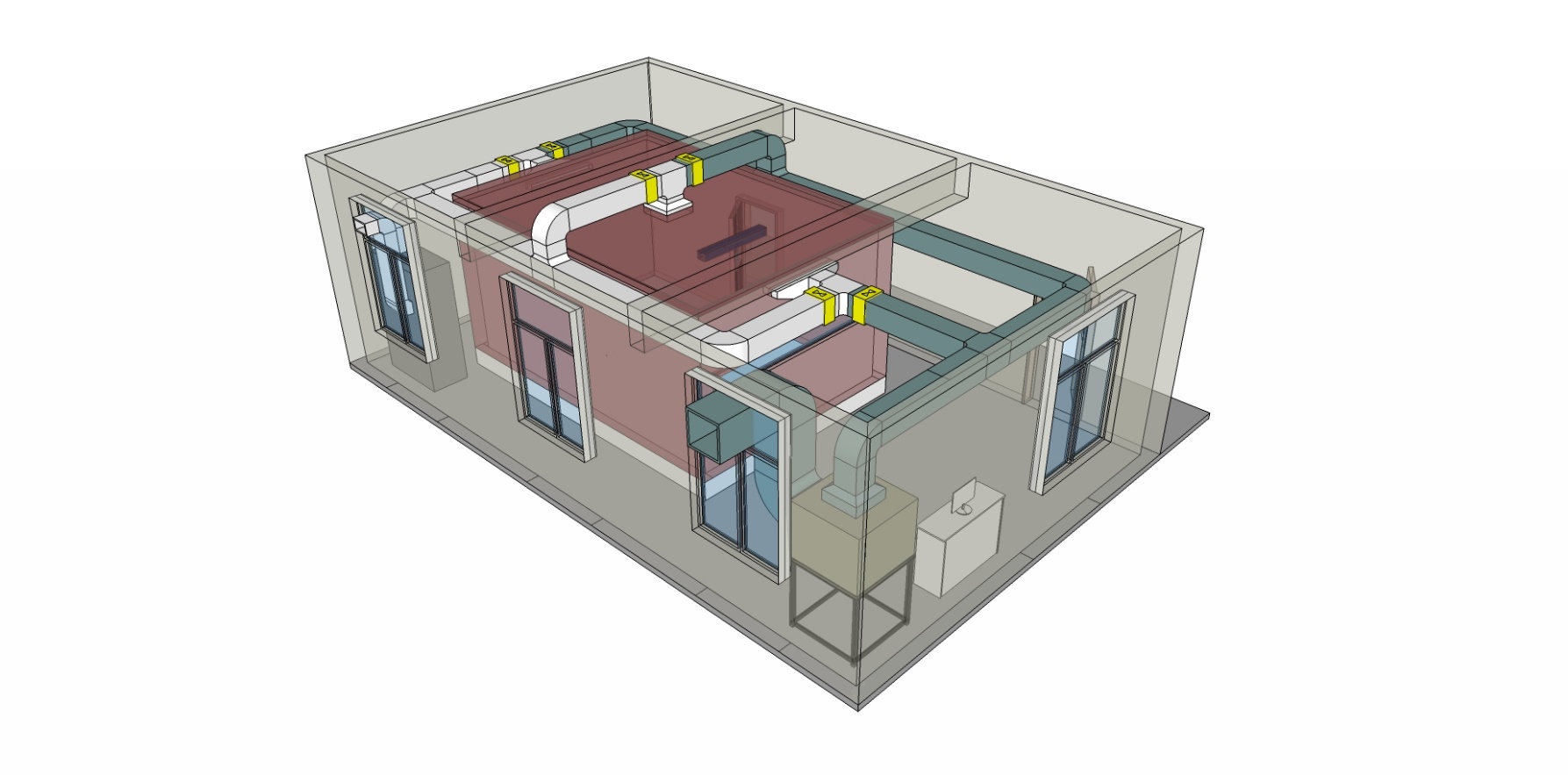

實驗室分為外室和內室兩部分。內室為主要的實驗平臺，放置呼吸暖體假人和VOAG，通過外室的空調系統、恒溫恒濕系統向內室送入恒定溫度和濕度均勻的新風，提供恒定的溫濕環境，整套系統采用全進全排的方式，不回風。外室放置空調機組、恒溫恒濕機柜。

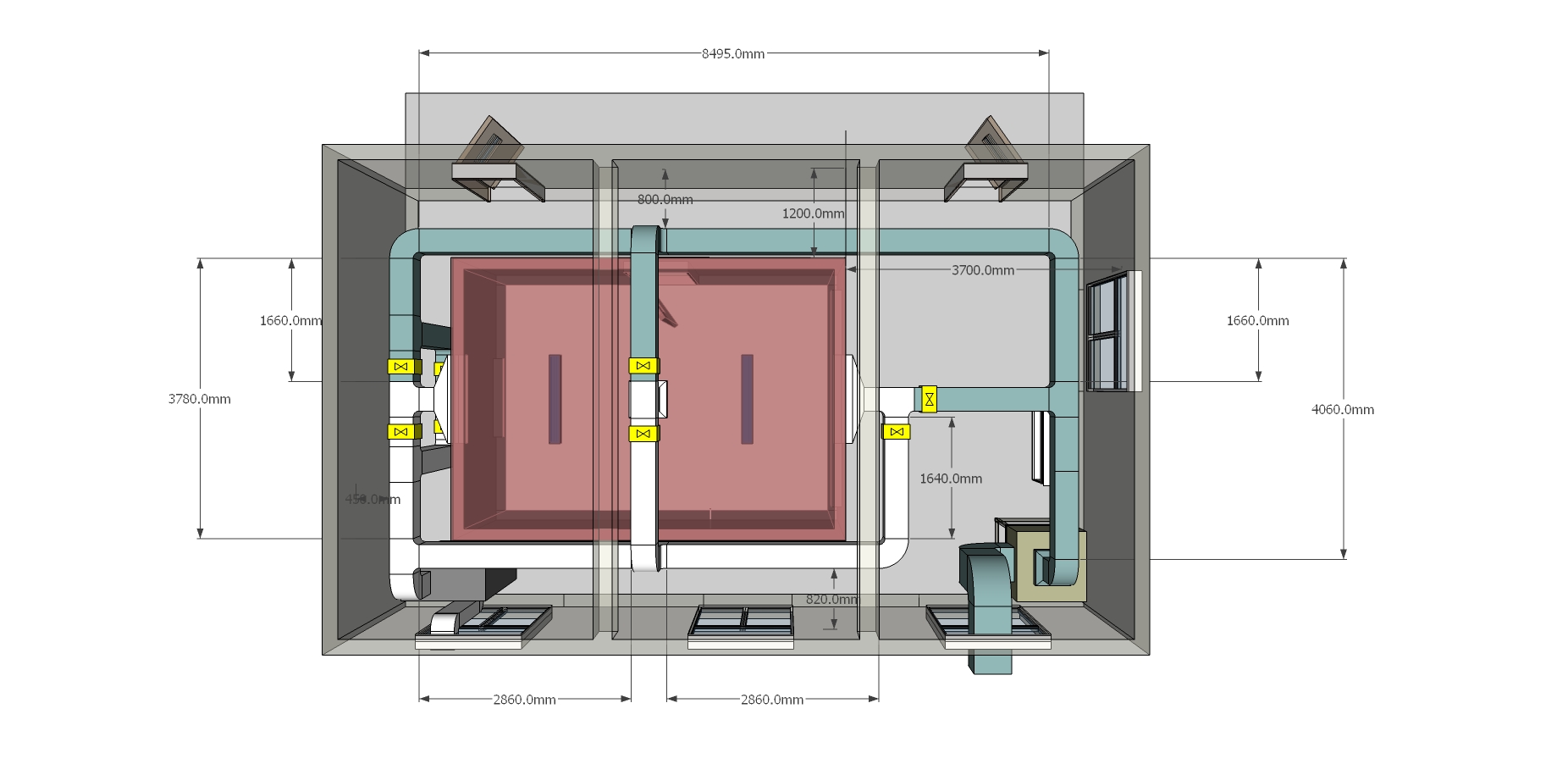

實驗外室尺寸：10.3m×6.2m×3.5m（長×寬×高）
實驗內室尺寸： 5m×3.5m×2.5m（長×寬×高）。
實驗內室能夠實現溫度、濕度獨立控制。整套系統共設置3個風口，可以自由轉換為送風口或回風口，采用球形電磁閥門控制方向轉換。風口在關閉時需保證有良好的密封性能。同時，設置個性化送回風裝置。各風口作用轉換，可以實現不同的氣流組織形式。換氣次數使用變頻進行改變。設有觀察窗兩個，分別位于實驗小室的頂棚中部和側面中部（有門一側）。
三、主要技術參數
3.1 實驗內室
1）圍護結構。主體采用彩鋼板搭建，厚度5cm，圍護結構采用隔熱措施，保證內室內壁光滑。實驗內室距離地面0.3m，能夠承重。內室地面每平方米承重主要有兩部分，一是內室自身重量，二是人員重量。這里內室部分，應按內室材料種類估算重量，并除以內室面積5m×3.5m得到；人員部分，重量設為100kg，腳掌面積取為400cm2。內室需具有良好的氣密性，保證微正壓。設觀察口，開設風口，電源接口。避免使用金屬材料直接連通內室和外室，構成熱/冷橋，造成熱量損失。
2）風口。側上、側下風口尺寸：長×寬：1m×0.1m；頂部風口：長×寬：0.5m×0.5m。風口形式可調（散流器、格柵、無），方便安裝拆卸。風口大小是否需要可調？
3）門。尺寸：寬×高：0.9m×2.1m。門上設置觀察窗口，觀察窗下邊緣距離內室地面1.1m，長×寬：0.3m×0.3m。
4）墻壁面預留開口，用于內室測量儀器的排氣管道。側墻設置觀察窗。
5）風管閥門采用阻斷類閥門，關閉時能完全封閉。風管上設置方便拆卸的高效過濾器，過濾等級為千級（盡可能達到）。
3.2 溫濕度控制系統
1）溫濕度控制空調。負責內室送風，需全新風運行，送風溫、濕度可調。
變頻風機額定風量：3000m3/h，帶高效過濾器。（溫濕度控制盡量安裝在室內）
采用電加熱；室外空氣與冷水換熱，增強送風參數穩定性。加熱制冷功率：5.71kW（調節溫差：16℃，1050×1.2×1.02×16/3600=5.71kW）。
溫度控制：15-35
濕度控制：送風相對濕度可變化范圍30%-95%。
2）溫濕度監測系統。實驗內室內安裝溫濕度探頭，監測內室內空氣的溫度和濕度變化。安裝位置：送風口出口處（2個）、排風口出口處（2個）、內室測試區（1個）。
3.3 送排風動力系統（這一部分，目前局部排風系統和個性化送風系統暫且不設計，方案改為如下所述）
1）排風系統。分為兩部分：全面排風系統。
全面排風系統采用變頻風機，風量可調且大于送風風量匹配（保證當內室存在源項時，排風系統能及時排出）。擬定變頻風機額定風量：3000m3/h。
2）送風系統。
溫濕度控制系統中的送風系統，擬定變頻風機額定風量：3000m3/h。
3.4 實驗觀測記錄系統
1）在觀察窗處設置兩套觀測記錄裝置，記錄實驗過程。分別位于實驗小室的頂棚中部和側面中部。
2）電腦。用于記錄、分析數據。
